INFICON đã phát triển thành công thiết bị kiểm tra độ kín ELT3000 dành cho các tế bào pin lithium-ion, loại pin thường được sử dụng trong thiết bị di động, thiết bị điện, thiết bị y tế hoặc trong pin lái xe cho xe EV, HEV, FCV. Vậy ELT3000 kiểm tra rò rỉ pin bằng cách nào? hãy đọc bài chia sẻ dưới đây

ELT3000 sử dụng buồng chân không FTC3000

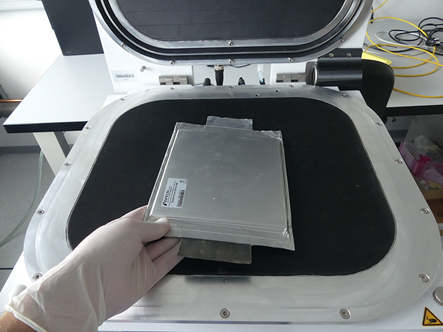

Buồng FTC3000 ban đầu được phát triển để kiểm tra rò rỉ các gói thực phẩm và hiện đã được áp dụng cho nhu cầu kiểm tra pin dạng túi (Pouch cell). Tế bào pin dạng túi (Pouch cell) được đặt giữa hai lớp màng, sau đó nắp buồng được đóng lại và hút chân không. Khi đó tạo ra một trong không gian nhỏ giữa hai lớp màng.

Hai màng tạo thành một khoang tùy chỉnh bao xung quanh túi pin (giống như trong bao bì chân không) do đó hỗ trợ các túi pin về mặt cơ học và ngăn ngừa bất kỳ thiệt hại nào đối với tế bào pin khi kiểm tra rò rỉ.

Thiết kế này đã được cấp bằng sáng chế, cho phép kiểm tra không phá hủy các tế bào túi trong điều kiện chân không. Với kích thước của buồng kiểm tra là 380 mm x 380 mm cho phép người dùng kiểm tra kích thước của túi pin đa dạng từ nhỏ đến lớn.

Kiểm tra rò rỉ trực tiếp bằng cách phát hiện dung môi điện phân:

Thiết bị ELT3000 bao gồm hai phần:

• Hệ thống phát hiện khí cho dung môi điện phân
• Bộ phận kiểm soát các dòng khí

Khi pin được đặt vào buồng chân không của FTC3000, thử nghiệm sẽ được bắt đầu thông qua một nút nhấn. Sau đó, trong buồng sẽ hút chân không đến vài mbar. Các tế bào pin chứa đầy chất điện phân ở áp suất từ 50 đến 300 mbar. Sự chênh lệch áp suất làm cho chất điện phân thoát ra khỏi tế bào qua các chỗ rò rỉ và hàm lượng dung môi bay hơi trong chân không của buồng thử nghiệm.

Điều này làm cho chúng ta có thể phát hiện được nhờ hệ thống phát hiện khí. ELT3000 có thể phát hiện trực tiếp tất cả các dung môi điện phân thông thường như DMC, DEC hoặc EMC.

Tham khảo thêm về video Máy phát hiện rò rỉ Pin ELT3000

Trên đây là bài chia sẻ về cách thức hoạt động của máy kiểm tra rò rỉ pin ELT3000 của hãng INFICON. Xem chi tiết thiết bị tại đây

Hãy liên hệ với chúng tôi nếu bạn cần hỗ trợ thêm thông tin về thiết bị này.
