ĐO TRỞ KHÁNG CÁP ĐIỆN VỚI RESISTOMAT 2316

I) TỔNG QUAN THIẾT BỊ

RESISTOMAT 2316, một dòng máy đo trở kháng đến từ Đức của hãng Burster với dải đo rộng từ 2 mΩ đến 200 kΩ. Được thiết kế bằng vỏ nhôm ép cứng cùng bàn phím màng giúp đo lường các giá trị điện trở một cách nhanh chóng và chính xác nhất, phù hợp để sử dụng trong phòng thí nghiệm và môi trường công nghiệp.

Người dùng có thể đo trên dây dẫn hoặc cuộn dây với phép đo bù nhiệt độ. Nhiệt độ của đối tượng được đo bằng canh nhiệt loại Pt 100 hoặc hỏa kế (pyrometer), trở kháng đo sẽ được tính toán điều chỉnh để đưa về giá trị chuẩn ở 20 ° C.

Hoạt động của bộ phận đo của thiết bị kiểm tra và thử nghiệm điện trở RESISTOMAT® model 2316 cơ bản dựa phương pháp đo trở kháng kiểu 4 dây được nâng cấp, loại bỏ các lỗi (sai số) gây nên do các lớp tiếp xúc và trở kháng tiếp xúc. Nhiệt điện thế có thể sinh ra trong mạch đo sẽ được bù tự động bằng phép đo này.

Thiết bị được cài sẵn 16 chức năng như : dãy đo, giá trị giới hạn, hệ số nhiệt độ, vv có thể được lưu để thử nghiệm các mẫu với các thông số khác nhau trong một hệ thống đo lường tự động. Tất cả các cài đặt thiết bị cụ thể được hiển thị cho người dùng thông qua màn hình. Gọi ra các cài đặt được thực hiện thông qua bàn phím hoặc qua giao tiếp PLC với một chương trình chuẩn(4-bit). Tất cả các cài đặt thiết bị cũng có thể được thực hiện thông qua chuẩn RS232

Ứng dụng khi ghi đường cong lạnh (cooling curve), thiết bị cho phép lựa chọn thoải mái thời gian và giá trị tương ứng lên đến 1000 giá trị. Với giao diện RS232 cho phép sử dụng thiết bị để thiết lập các trạm kiểm tra hoàn toàn tự động. Ngoài ra, với khả năng giao tiếp PLC cho phép kết nối thiết bị để kiểm soát trên dây chuyền sản xuất.

Khả năng tự bù nhiệt độ cho bất kỳ vật liệu thử như đồng, nhôm, vonfram, vv. Nhiệt độ được thực hiện bởi một cảm biến bên ngoài loại Pt 100, hoặc bằng một thiết bị đo hồng ngoại, sau đó được tính toán để điều chỉnh về nhiệt độ chuẩn của máy. Mạch bảo vệ điện áp vào được thiết kế đặc biệt, đảm bảo có thể đo cho các đối tượng có độ cảm kháng cao nhằm bảo vệ tác hại của điện áp đỉnh khi thực hiện phép đo trên đối tượng.

II) HOẠT ĐỘNG

Ý nghĩa của các thông số trên màn hình:

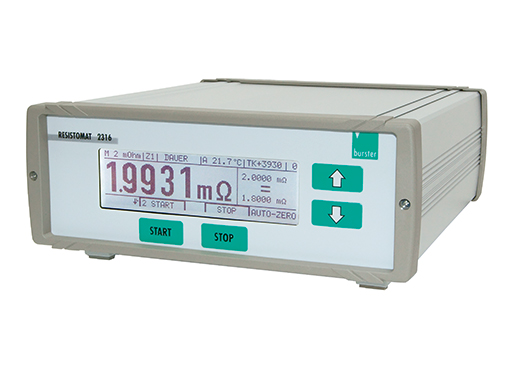

Hình 1: Mặt trước với màn hình LCD có đèn nền và phím bấm tích hợp

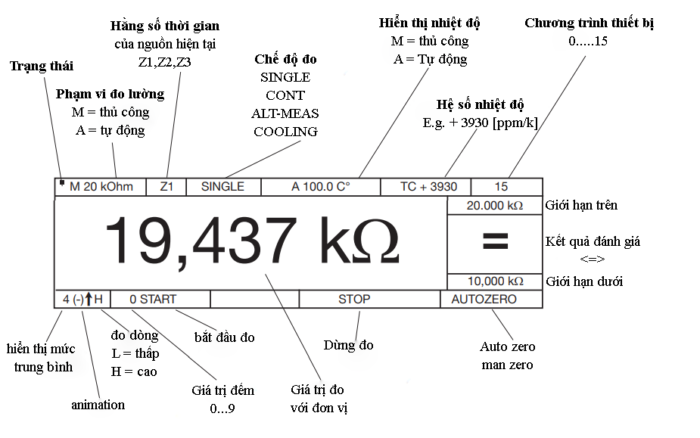

Hình 2: Các thông số hiển thị màn hình

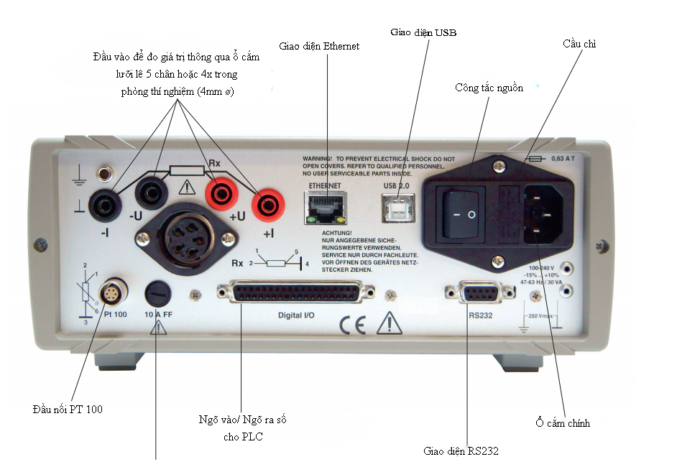

Hình 3: Mặt sau bao gồm các công kết nối

III) HƯỚNG DẪN SỬ DỤNG.

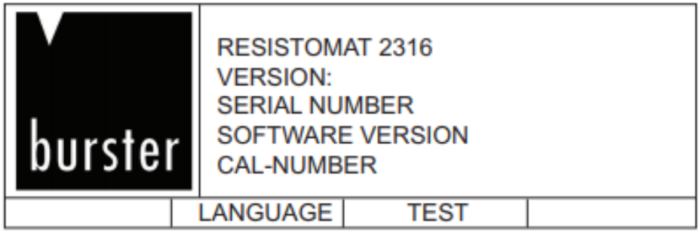

Sau khi bật thiết bị, có thể chọn ngôn ngữ vận hành trong menu nhận dạng thiết bị. Màn hình sẽ hiển thị như sau :


Nhấn đồng thời cả hai nút mũi tên để mở chương trình cấu hình. ENTER xác nhận tùy chọn menu đã chọn. Nhấn ESC để quay lại từ bất kỳ tùy chọn nào trong menu cấu hình. Tham khảo thêm hướng dẫn chi tiết TẠI ĐÂY

Video hướng dẫn sử dụng thực tế :

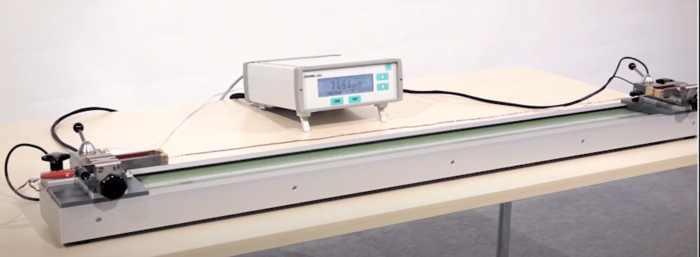

VIdeo sử dụng từ khách hàng :

https://www.youtube.com/watch?v=nv9-wxqOMTI

Tùy vào dải đo cũng như ứng dụng, khách hàng có thể lựa chọn các thiết bị đo điện trở khác của Burster tại: https://dbm.com.vn/danh-muc-san-pham/san-pham/he-thong-thiet-bi-do/thiet-bi-do-tro-khang/

Hoặc tham khảo thêm giải pháp đo lường dây cáp điện tại : https://dbmstore.net/giai-phap-toan-dien-de-do-dien-tro-tro-khang-day-cap-dien/
