Thiết bị thu thập dữ liệu USB-1210
USB-1210 của ADLINK là modul DAQ USB 2.0 tốc độ cao, độ phân giải 16bit, 4 kênh ngõ vào tương tự cung cấp tốc độ lấy mẫu đồng thời lên đến 2M/s. Thiết bị có hiệu suất động tuyệt vời, độ chính xác cao và chức năng kích linh hoạt. Thêm vào đó, bộ nhớ đệm FIFO 64M mẫu trên board đảm bảo không có dữ liệu bị mất trong quá trình thu thập dữ liệu ngay cả khi hệ thống và CPU quá tải.
Thiết bị được cấp nguồn qua USB và các terminal vặn ốc có thể tháo rời giúp việc kết nối dễ dàng hơn. Giá đỡ đa chức năng đính kèm có được sử dụng cho để bàn, gắn trên ray hoặc treo tường. Phù hợp để thu thập dữ liệu tốc độ cao, nghiên cứu trong y tế và phòng thí nghiệm, thiết bị cung cấp giải pháp đo lường tin cậy với giá hợp lý
- USB 2.0 tốc độ cao, nguồn cấp USB
- 4 kênh ngõ vào tương tự lấy mẫu đồng thời, lên đến 2M/s
- Cách ly 500VDC và Bộ nhớ FIFO 256M mẫu
- Kích hoạt tương tự và số

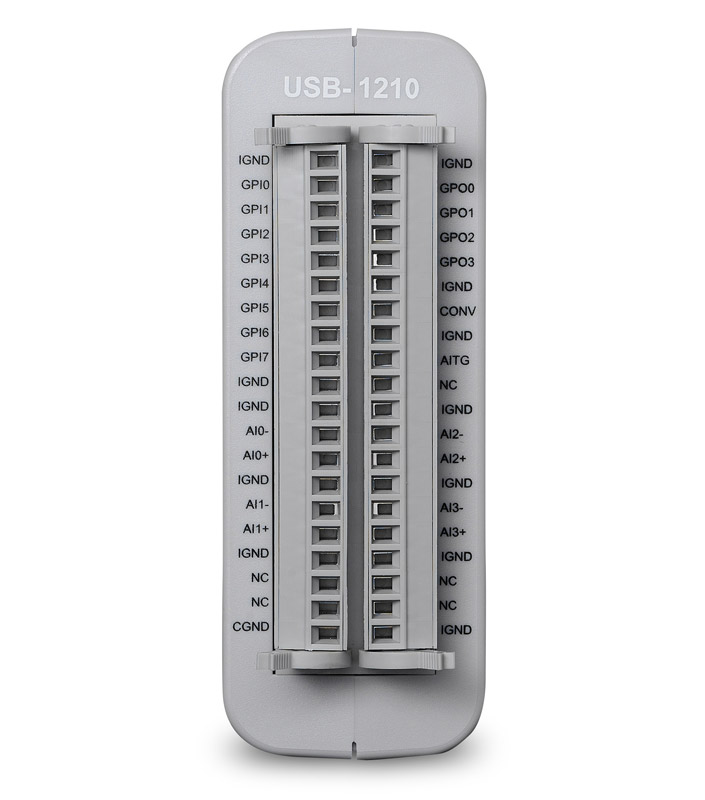

- Ternimal vặn ốc có thể tháo rời trên thiết bị

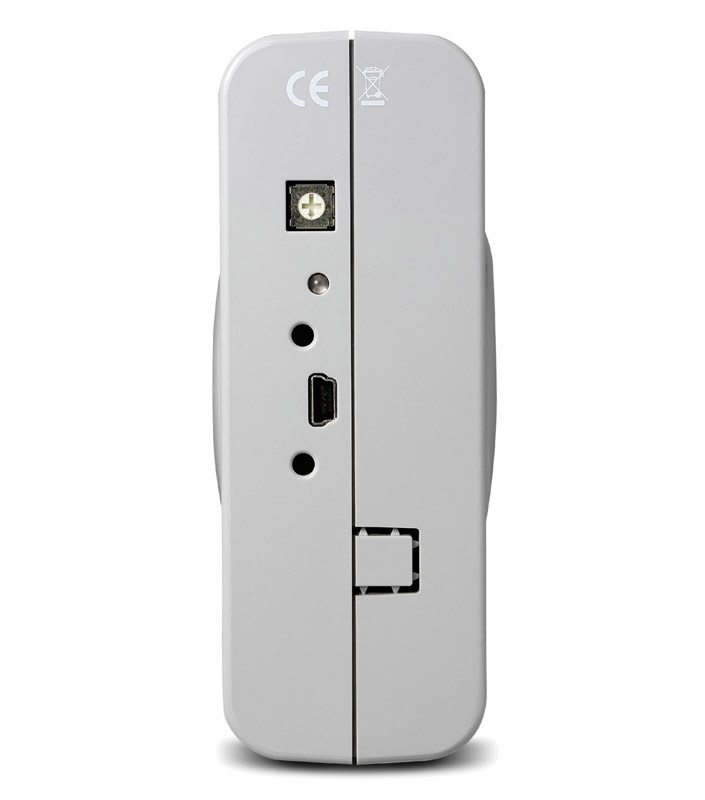

- Cáp USB với ốc khóa bảo đảm kết nối an toàn
- Cung cấp phần mềm kiểm tra dễ sử dụng (U-test)
- Hỗ trợ hệ điều hành: Windows 7/8 x64/x86, Linux, and MAC
Cung cấp bao gồm: Thiết bị chính USB-1210, 1 cặp terminal 20 chân, cáp USB 2m, giá đỡ, bộ gắn ray
Thông số kỹ thuật
| Model | USB-1210 |
| Ngõ vào tương tự | |
| Độ phân giải | 16bit |
| Số kênh | 4 kênh vi phân (lấy mẫu đồng thời) |
| Tốc lấy mẫu tối đa | 2MS/s trên kênh |
| Độ lợi lập trình | 1, 5 |
| Dải ngõ vào (Điện áp) | ± 10 V, ± 2 V |
| Offset error | ± 1mV (gain=1)
± 0.2mV (gain=5) |
| Gain error | Tiêu chuẩn: ± 0.01% of FSR (gain=1 & 5)
Tốc đa: ± 0.02% of FSR (gain=1 & 5) |
| Băng thông -3dB | 600 kHz |
| CMRR (fin=1 kHz | 80 dB (gain=1) 90 dB (gain=5) |
| SFDR (fin=10 kHz) | 98 dB (gain=1 & 5) |
| SINAD (fin=10 kHz) | 89 dB (gain=1 & 5) |
| THD (fin=10 kHz | -100 dB (gain=1 & 5) |
| SNR (fin=10 kHz) | 89 dB (gain=1 & 5) |
| ENOB (fin=10 kHz) | 14.3-bit (gain=1 & 5) |
| Bộ nhớ đệm FIFO | 256M mẫu |
| Nguồn kích hoạt | Phần mềm, bộ kích hoạt tương tự và số bên ngoài (từ 1 kênh ngõ vào tương tự) |
| Chế độ kích hoạt | Kích hoạt sau, kích hoạt trễ, kích hoạt giữa, kích hoạt gated, kích hoạt trước |
| Nguồn chuyển đổi A/D bên ngoài | Có (từ CONV) |
| Khớp nối ngõ vào | DC |
| Bảo vệ quá áp | Power on: ± 35 V
Power off: ± 15V |
| Trở kháng vào | 1 GΩ |
| Bộ truyền dữ liệu | Lập trình I/O, liên tục (chế độ truyền số lượng lớn qua USB) |
| Chức năng I/O | |
| Chế độ | I/O số, Timer/counter chung, Bộ phát xung |
| I/O số | 8 DI / 4 DO (TTLLVTTL level) |
| Timer/counter chung | Two 32-bit, xung clock cơ bản: 80 MHz, dao động bên ngoài tới 10 MHz |
| Bộ phát xung | 2 ngõ ra PWM (Tần số điều chế: 0.01 Hz đến 5 MHz; duty cycle: 1%-99%) |
| Thông số kỹ thuật chung | |
| Giao tiếp | USB2.0 tốc độ cao |
| Đầu kết nối I/O | 2 Terminal vặn ốc 20 chân có thể tháo rời |
| Nhiệt độ vận hành | 0 đến 55°C (32 đến 131°F) |
| Nhiệt độ lưu kho | -20 đến 70°C (-4 đến 158˚F) |
| Độ ẩm tương đối | 5 đến 95%, không ngưng tụ |
| Yêu cầu nguồn cấp | 5V@ 500 mA (nguồn cấp USB) |
| Kích thước | 114 mm (H) x 156.5 mm (L) x 41.3 mm (W) (4.5” x 6.16” x 1.63”)
(không bao gồm giá đỡ và đầu kết nối) |
