Thiết bị thu thập dữ liệu Ethernet MCM-204
1) Mô tả

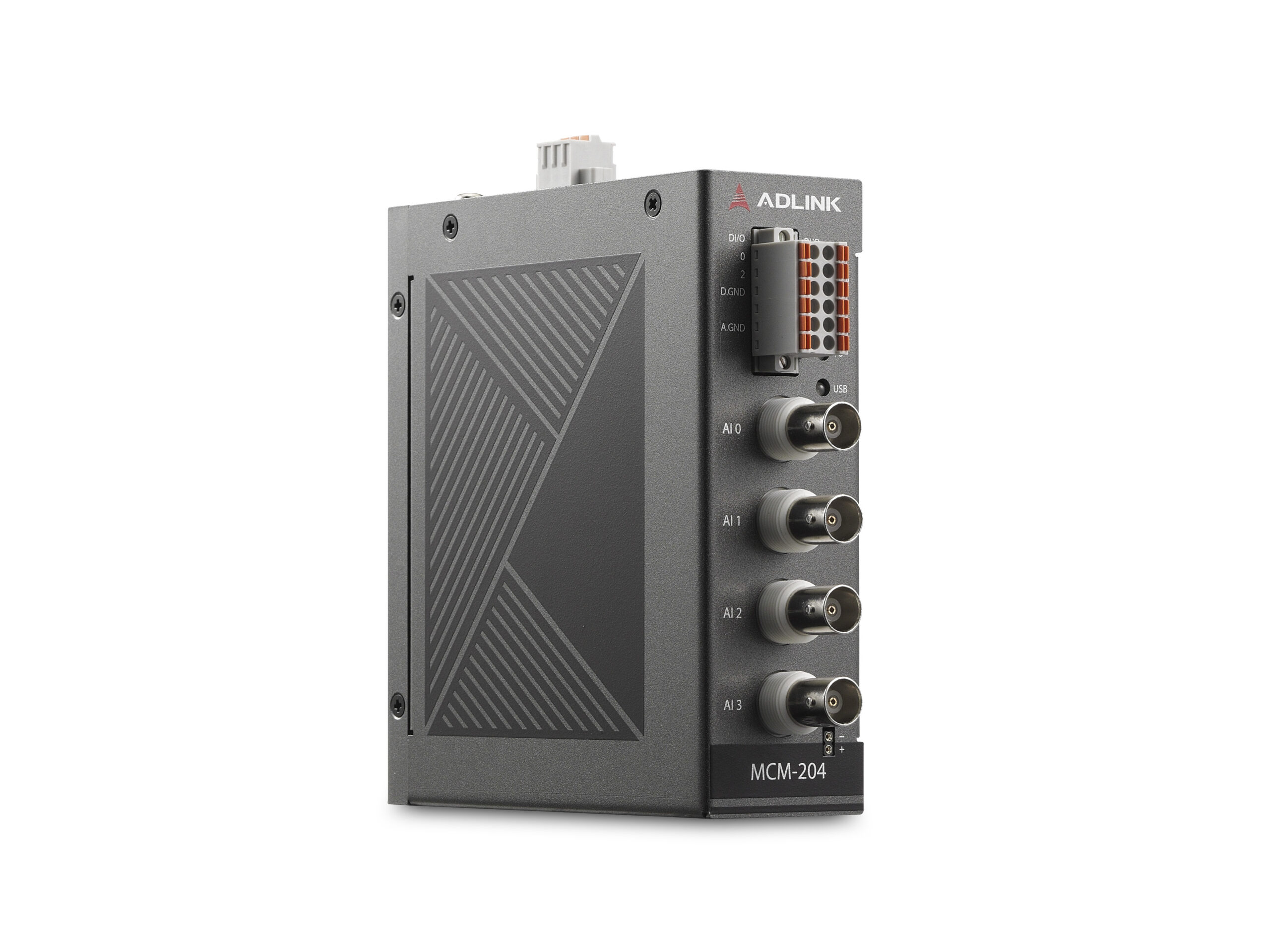

Thiết bị thu thập dữ liệu siêu nhỏ gọn MCM-204 của ADLINK dựa trên bộ xử lý ARM Cortex-A9 và 4 kênh ngõ vào độ phân giải cao 24bit, là thiết bị hoạt động độc lập không cần PC chủ và phù hợp cho các ứng dụng đo rung động, giám sát 24/24 các thiết bị và máy có chuyển động quay. MCM-204 cung cấp hiệu suất đo tĩnh và động có độ chính xác cao. Bộ ADC 24-bit Sigma-Delta hỗ trợ lọc khử răng cưa, triệt tiêu nhiễu tín hiệu ngoài băng tần. Thiết bị này lý tưởng để đo tín hiệu dải động lớn trong các ứng dụng giám sát tình trạng máy. Thông qua giao tiếp Gb Ethernet, dữ liệu có thể được truyền đến máy chủ trung tâm nhanh chóng. 2 cổng Ethernet cho phép kết nối Daisy-chain giúp giảm chi phí thiết bị mạng và mở rộng khoảng cách giao tiếp.
- Thiết bị thu thập dữ liệu Ethernet độc lập
- RESTful API báo cáo tình trạng máy cho hệ thống IT
- Hỗ trợ API C / C ++ để truyền dữ liệu trực tuyến
- Bảng điều khiển web tích hợp để dễ dàng cấu hình và sử dụng như DAQ di động
- Hỗ trợ các thuật toán tùy chỉnh để lọc dữ liệu
- Hỗ trợ ngõ ra dòng điện kích IEPE 4mA
- Hai cổng Ethernet 1Gb
- Hỗ trợ cổng TCP (chế độ máy khách) để truyền dữ liệu chủ động
2) Điểm nổi bật
Đơn giản
- Thiết kế tất cả trong một (All-in-one), bao gồm: AI (IEPE), DI, DO, thiết bị đo tốc độ “tachometer” và cảm biến nhiệt độ trong một thiết bị nhỏ gọn
- Hỗ trợ kiểu dữ liệu phong phú được tích hợp sẵn (ví dụ: dữ liệu FFT, OA) mà không cần lập trình
- Bảng điều khiển web tích hợp để dễ dàng cấu hình và khắc phục sự cố
Có thể mở rộng
- Hỗ trợ các thuật toán lọc tùy chỉnh, tối đa hóa tính linh hoạt cho các trường hợp sử dụng khác nhau
- Cáp Ethernet chuỗi (Daisy-chain) kết nối và mở rộng dễ dàng
- Hỗ trợ DataConnect Pro SaaS có thể mở rộng để giám sát từ xa
Bền vững
- Khôi phục / sao chép cài đặt nhanh chóng bằng cách nhập tệp cấu hình
- Quản lý từ xa và cập nhật firmware/ thuật toán bằng bảng điều khiển web tích hợp
Thông số kỹ thuật
| Model | MCM-204 |
| Thông số hệ thống | |
| Ethernet (1Gb) | 2 cổng Ethernet RJ45 |
| MCU | ARM Cortex A9 1.0 GHz |
| NAND Flash (eMMC) | 4GB |
| Bộ nhớ RAM | DDR3 RAM 1GB |
| USB | 2x USB 2.0 (chỉ dành cho WiFi dongle) |
| Nguồn cấp | Nguồn vào 9 đến 30 VDC |
| Công suất tiêu thụ | Tối đa 8.8 W |
| Cách ly | 1.5kV |
| Giao tiếp truyền thông | Web Console / RESTful API / Streaming SDK / TCP Socket (chế độ khách) |
| Cảm biến nhiệt độ số | -50°C đến 150°C (với cáp 3m) |
| Ngõ vào tương tự | |
| Số kênh | 4 (đồng thời, loại BNC) |
| Độ phân giải | 24-bit |
| Tốc độ lấy mẫu tối đa | 128kS/s và có thể điều chỉnh thành 1kS, 2 kS, 4kS, 8kS, 16kS, 32kS, 64kS |
| Phạm vi ngõ vào (điện áp) | ± 10 V, ± 1.25 V |
| Khớp nối ngõ vào | DC/AC |
| IEPE | 4mA, điện áp tuân thủ +24V |
| Loại cảm biến | IEPE sensor |
| Offset Error | ± 0.1mV |
| Gain Error | ± 0.05% of FSR |
| Băng thông -3dB | 0.43 x tốc độ mẫu |
| Flatness | ± 0.01 dB (10Hz đến 10kHz) |
| Tần số cutoff AC (-3dB) | 0.4Hz |
| Tần số cutoff AC (-0.1dB) | 2.4Hz |
| Nguồn kích hoạt | Phần mềm, kích hoạt số, kích hoạt tương tự, kích nút tích hợp |
| Bảo vệ quá áp | ± 50V |
| Trở kháng ngõ vào | 200 kΩ |
| Nhiễu xuyên âm | -100dB |
| Phạm vi động | – 95dB |
| THD (1kHz) | -100 dB |
| THD+N (1kHz) | -95 dB |
| I/O số cách ly | |
| Số kênh I/O | 4 kênh DI/O (cấu hình) |
| Loại tín hiệu số | TTL input: 0-5V for DI / Open drain for DO |
| Mức logic ngõ vào | Mức logic thấp: VIL = 0.8 V max. / IIL = 0.2 mA max Mức logic cao: VIH = 2.0 V min. / IIH = 0.2 mA max |
| Bảo vệ quá áp | ± 50V |
| Chế độ hỗ trợ | • I/O số tĩnh
• Hỗ trợ Tachometer (DIO 0) • Bộ kích hoạt số bên ngoài in |
| Thông số cơ học | |
| Kích thước | 110.5 (L) x 40 (W) x 126.5 (H) mm |
| Đầu kết nối | 4x BNC + 2x terminal 6 chân |
| LED mặt trước | 4 |
| Vỏ | Kim loại, IP30 |
| Giá đỡ | Bộ DIN rail (bộ gắn tường – tùy chọn) |
| Môi trường | |
| Nhiệt độ vận hành | 0°C đến 50°C (32˚F đến 122˚F) |
| Nhiệt độ lưu kho | -20°C đến 70°C (-4˚F đến 158˚F) |
| Độ ẩm | Xấp xỉ 95% @ 40°C (không ngưng tụ) |
| Độ rung | Vận hành: 5 Grms, 5-500 Hz, 3 axes |
| Shock | Vận hành: 100 G, half sine 11 ms duration |
| EMC | EN61000-6-4/EN61000-6-2 |
| EMI | FCC Part 15B Class A, CISPR 32 |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1.0 GHz, 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal 2 kV IEC 61000-4-5 Surge: Power 0.5 kV; Signal 1 kV IEC 61000-4-6 CS: 0.15 MHz to 80 MHz, 10 V IEC 61000-4-8 PFMF |
| An toàn | IEC 61010-1, IEC 61010-2-201 (pending) |
Ứng dụng
1) Giải pháp giám sát trước/sau khi lắp đặt cho đại lý máy bơm và nhà cung cấp dịch vụ bảo trì
Nhà cung cấp thiết bị đã triển khai giải pháp MCM-204 của ADLINK để giám sát tự động từ xa máy bơm của khách hàng. Sử dụng giao diện M2M để giám sát thiết bị quan trọng của khách hàng
Lợi ích khách hàng
- Với sự hỗ trợ từ việc phân tích dự đoán, khách hàng có thể dễ dàng lập kế hoạch thời gian ngừng hoạt động và giảm thiểu sự cố không mong muốn
- Danh mục sản phẩm nâng cao cho các đại lý và nhà cung cấp dịch vụ bằng cách bổ sung giải pháp/dịch vụ PdM
- Giảm thiểu việc khảo sát tại nhà máy của kỹ sư bảo trì
2) Giám sát thang cuốn (MRT)
Có thể giám sát liên tục theo thời gian thực 80 bộ thang cuốn trong các trạm MRT thông qua các thiết bị
Lợi ích khách hàng
- Thời gian ngừng hoạt động của thang máy được giảm bớt, số lần hỏng hóc giảm và độ an toàn được cải thiện
- Đối với người dùng, điều này mang lại thời gian chờ ít hơn
- Đối với người quản lý hoặc chủ sở hữu tài sản, thông tin minh bạch theo thời gian thực cho phép họ giám sát và quản lý hiệu quả hơn việc sử dụng và vận hành thang máy
3) Giám sát thiết bị bán dẫn và bảo trì
Bơm khuếch tán đóng một vai trò quan trọng trong sản xuất chất bán dẫn. Nếu máy bơm bị lỗi khi sử dụng, sản phẩm bán dẫn trị giá hàng triệu đô la sẽ gặp rủi ro. Thiết bị này có thể được sử dụng để giúp giám sát liên tục các tình trạng máy bơm khó tiếp cận để dự đoán các vấn đề, bảo trì kịp thời và giảm thiểu chi phí phát sinh.
Lợi ích khách hàng
- Nhận biết sớm các dấu hiệu hư hỏng để ngăn ngừa sự cố bất ngờ
- Có được thông tin đáng tin cậy, cải thiện năng suất và giảm chi phí bảo trì
- Cung cấp các báo cáo tình trạng máy sau bảo trì
